产品型号：BAC1002-Lite-E
功能描述
X2BACnet是一款功能很强大的协议转换网关，X2BACnet的意思是X代表Modbus RTU通信协议，2是To的谐音表示转换，BACnet最终支持的是标准BACnet IP协议。使得用户可以根据现场设备的通信协议进行配置，转成标准的BACnetIP协议。在PC端仿真运行无误后，上传到硬件协议转换网关中。
应用领域

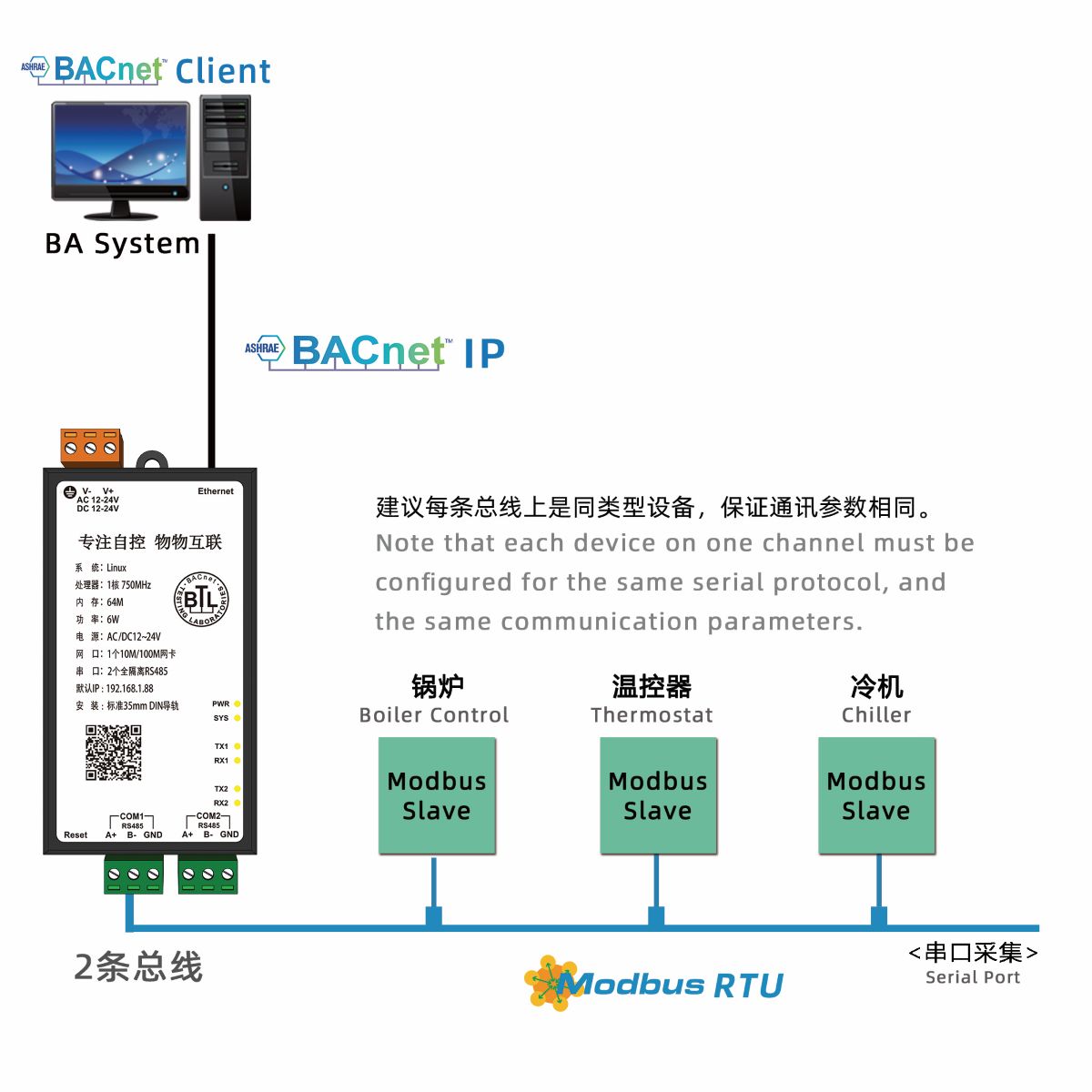

硬件网关支持多种协议转换，可以帮助江森的Metasys、霍尼的EBI或者Niagara、西门子的Insight或Desigo CC、施耐德SBO等大型楼宇自控公司组态软件无法连接一些不常见控制设备问题，如PLC、空调、电梯、消防、灯光控制系统、电表、水表等。通过硬件网关将非标协议转换成BACnet标准协议，这样BACnet客户端组态软件就可以通过网关访问现场设备了。
运行环境
X2BACnet配置软件支持Win 7、Win8、Win10、 Win11、Win Server2008、Win Server 2016等多种操作系统。
硬件网关内部自带WEB服务器，支持Google Chrome、Microsoft Edge、苹果的Safari、火狐浏览器、Opera、及360极速模式等浏览器。
支持寄存器类型及个数
支持BACnet IP服务器，该服务器支持的寄存器类型及个数如下表。
注意：网关寄存器个数是动态支持的，每种寄存器最多可建512个点(含虚拟点)。
|
BACnet寄存器类型 |
BACnet寄存器个数 |
|
AI（只读不写） |
512（0~511） |
|
AO（可读可写） |
512（0~511） |
|
AV（可读可写） |
512（0~511） |
|
BI（只读不写） |
512（0~511） |
|
BO（可读可写） |
512（0~511） |
|
BV（可读可写） |
512（0~511） |
|
MSI（只读不写） |
512（0~511） |
|
MSO（可读可写） |
512（0~511） |
|
MSV（可读可写） |
512（0~511） |
|
软件特点： |
| -绿色免安装，支持多国语言; |
| -支持常用Modbus RTU协议转为BACnet IP服务器; |
| -支持PC、手机端、iPad等访问，监控; |
| -支持线性转换，取位，高低字节转换; |
| -支持内部变量功能，支持查看设备离在线状态; |
| -支持AI、AO、AV、BI、BO、BV、MSI、MSO、MSV九种寄存器类型; |
| -配置软件X2BACnet配置工程方便， 512个点15分钟内即可完成; |
| -添加新的私有协议支持BACnet,2周内即可完成; |
|
硬件参数： |
|
| 系统：Linux |
串口：2个全隔离RS485 |
| 处理器：1核750MHz |
尺寸(L×W×H)：117.6mm×54.5mm×24.7mm |
| 内存：64M |
重量：210g |
|
Flash：- |
材质：镀锌碳钢 |
|
功率：≤6W |
安装方式：导轨式/壁挂式 |
|
电源：AC/DC 12~24V |
温度：-20～70℃(工作) -40～85℃(储运) |
|
网口：1个高性能10M/100M以太网接口,支持AUTO MDI/MDIX |
湿度：20％～90％无凝露(工作) 15％～95％无凝露(储运) |
|
相关资料 |
版本 |
大小 |
下载 |
|
使用说明书 |
3.0 |
5.3M |
下载 |
|
通讯连接说明书 |
2.0 |
30.1M |
下载 |
|
X2BACnet配置软件 |
4.0 |
42.2M |
下载 |
|
配置软件操作视频 |
1.0 |
20.7M |
下载 |
如有非标协议需要开发，请联系上海迅饶 021-58776098 support@opcmaster.com
请提供协议文档，如果可以快递设备到公司最好，开发周期一般为2周。 |
